Đầu nong ống đồng Sugino, model CJ-136 được sản xuất 100% tại Nhật Bản, là loại đầu nong sử dụng 3 bi lăn, làm việc với các ống có đường kính từ 23.1-26.5 mm.
Đầu nong ống đồng là gì ?
Đầu nong ống đồng là dụng cụ dùng mở rộng đường kính ống, nhằm gắn chặt ống với tấm ống thành một phần. Đây là một phần của quy trình sản xuất nồi hơi, bình ngưng, bộ trao đổi nhiệt.
Công ty Assurich Việt Nam làm nhà cung cấp chính thức dụng cụ đầu nong ống Sugino tại thị trường Việt Nam. Với gần 15 năm kinh nghiệm xây dựng và phát triển tại Việt Nam , chúng tôi luôn cố gắng mang tới cho khách hàng những sản phẩm có chất lượng tốt nhất, giá thành hợp lý nhất.
Các đầu nong ống , máy nong Sugino luôn là sự lựa chọn hàng đầu trong lĩnh vực sửa chữa nồi hơi, bình ngưng, hệ trao đổi nhiệt trong các nhà máy nhiệt điện, lọc hóa dầu, mía đường, nhà máy giấy, …

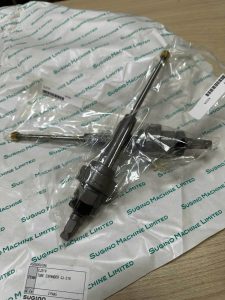

Đầu nong ống đồng Sugino CJ-136
Cấu tạo đầu nong ống đồng .
Thiết bị nong ống loại 3 con lăn, model CJ-136 giúp hoàn thành công việc chính xác và nhanh chóng. Đầu nong được cấu tạo gồm 4 phần riêng biệt, có thể tháo rời và thay thế từng bộ phận trong quá trình sử dụng.
- Bi lăn ( roller): có tác dụng làm biến dạng bề mặt bên trong của ống với áp lực tác động từ bên ngoài. Nó được thiết kế để có độ côn phù hợp với độ côn của trục sao cho bề mặt bên trong ống khi mở rộng sẽ luôn tròn hoàn hảo. Ngoài ra các đầu của con lăn có độ vát mịn giúp tránh sự tập trung ứng suất sau khi giãn nở ống và ngăn các góc nhọn trong bề mặt bên trong của ống.
- Trục ( mandrel): để quay các bi lăn thông qua ma sát tiếp xúc. Giống như các bi lăn, nó có hình dạng thon. Các bi lăn và trục đều sử dụng một loại thép đặc biệt để chống lại áp lực và ma sát khi làm việc, chúng được xử lý nhiệt và hoàn thiện chính xác.
- Khung ( frame): để giữ 3-7 bi lăn trong đầu nong ống đồng, ngăn ngừa rơi bi lăn.
- Ổ đỡ chặn( bearing collar): ngăn ngừa hư hỏng ở đầu ống và tấm ống bằng cách giảm lực đẩy trong quá trình giãn nở ống. Ngoài ra nó có tác dụng điều chỉnh chiều dài bi lăn phù hợp với chiều dài tấm ống.
Thông số đầu nong ống đồng CJ-136.
Model | CJ-136 |
Hãng sản xuất | Sugino- Nhật Bản |
Vật liệu chế tạo | Thép hợp kim |
Đường kính trong ống nong. | 23,1….26,5 mm |
Chiều dài nong | 10-27 mm |
Độ dày mặt sàng | Tùy chọn |

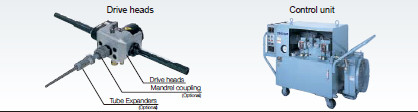

Lực xiết được điều khiển bằng bộ điều khiển lực, đảm bảo tính chính xác.
Đầu nong ống đồng và cách chọn đầu nong phù hợp.
Công thức tính xác định đầu nong ống phù hợp với các loại ống.
W t = ( D – d 0 ) – ( H – d 1 ) × 1 0 0 (D – d 0 )
d1 =H-(D-d0)×(1-Wt/100)
Wt :Phần trăm độ dầy thành ống.
H :Đường kính lỗ của tấm ống trước khi mở rộng.(mm)
D :Đường kính ngoài của ống trước khi mở rộng(mm)
d0 :Đường kính trong của ống trước khi mở rộng(mm)
d1 :Đường kính trong của ống sau khi mở rộng(mm)
W d = d 1 – ( d 0 + C ) × 1 0 0 (d 0 + C)
d1 =(d0+C)×(1+Wd/100)
Đến đây, khách hàng có thể tự chọn đầu nong ống đồng theo bảng tài liệu của Sugino.
